Objetivo: Procedimento de Upgrade de Software
Impacto: O serviço será interrompido após o upgrade (restart do equipamento)
Tempo Requerido: O Upgrade pode demora de 30 a 40min.
Pré-requisitos: O equipamento deve estar funcionando corretamente, sem problemas. A comunicação entre o Servidor FTP/TFTP ou STFP devem ser validadas através de Ping e/ou traceroute. O cfcard deve ter espaço suficiente para armazenamento do S.O. (<HUAWEI>dir cfcard:/) Deve-se possuir um backup da configuração atual do sistema.
Usaremos a interface Manager do switch, para isso atribua um ip fixo a placa de rede do computador com o tftp server, iremos utilizar o ip 192.168.1.252/24. Após realizar a configuração, realize um teste ping para verificar se esta tudo ok com a conexão (atente-se para firewall do Windows).

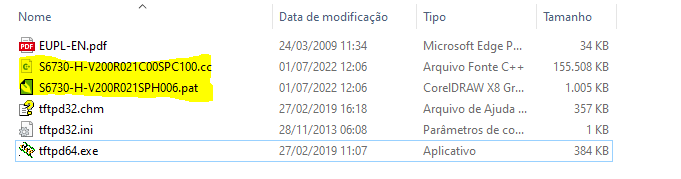

Para o procedimento iremos utilizar o software tftpd64 em sua versão portátil. Não é necessário configurar usuário ou senha para acesso, basta apenas copiar os arquivos de .CC e .PAT para o diretório do tftpd64.

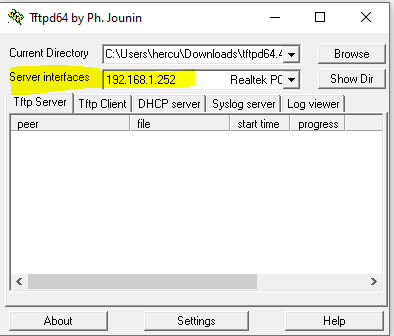

Devemos alterar a interface do server tftp para a interface onde fixamos o IP.
Acesse o switch pela interface console com usuário e senha padrão (Admin, senha: admin@huawei.com). verifique os arquivos e se a espaço disponível no flash do switch.

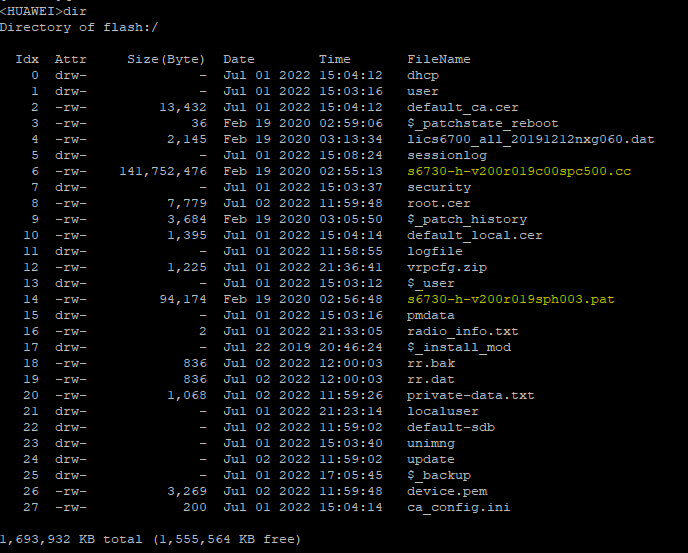

Figura 4. Veja que os arquivos .cc e .pat antigos estão no flash.
Agora precisamos transferir os arquivos de firmware e patch para flash do equipamento, usaremos os seguinte comando:
tftp 192.168.1.252 get S6730-H-V200R021C00SPC100.cc
tftp 192.168.1.252 get S6730-H-V200R021SPH006.pat
Figura 5. O processo de transferência pode demora alguns minutos.

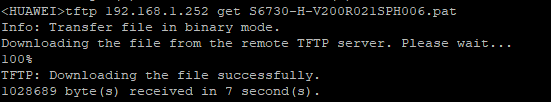

Figura 6. Aguarde a conclusão de transferência
Após a transferência dos arquivos verifique se os mesmo serão listados no diretório flash do switch com comando dir.

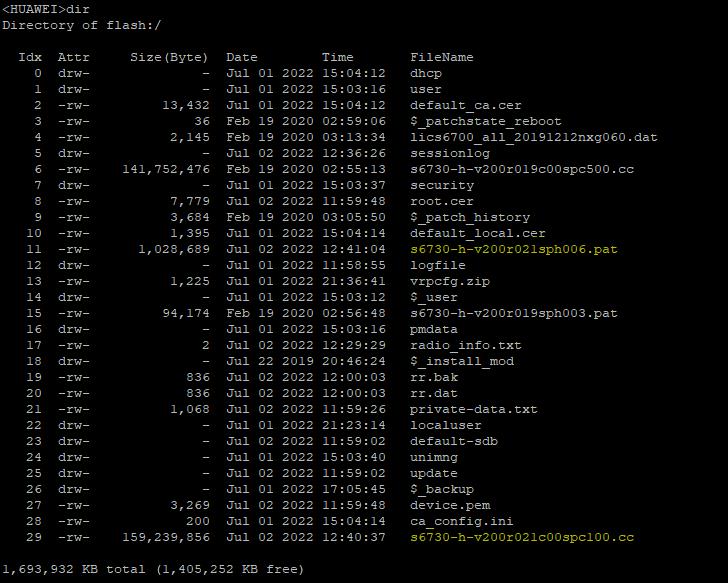

Figura 7. Veja que os arquivos transferidos foram listados.
Especifique o software do sistema e o arquivo de configuração para a próxima inicialização com o comando:
startup system-software s6730-h-v200r021c00spc100.cc
startup patch s6730-h-v200r021sph006.pat
Figura 8. Aplicando atualização para próximo reboot.

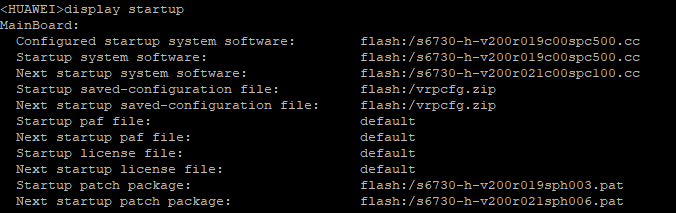

Rode o comando display startup:
Figura 9. Novos firmware e patch configurados para próximo reboot.
Salve as configurações e reinicie o switch:
save
reboot
O equipamento pode demora um para reiniciar, quando liberar o prompt novamente basta verificar a nova versão com o comando display version.

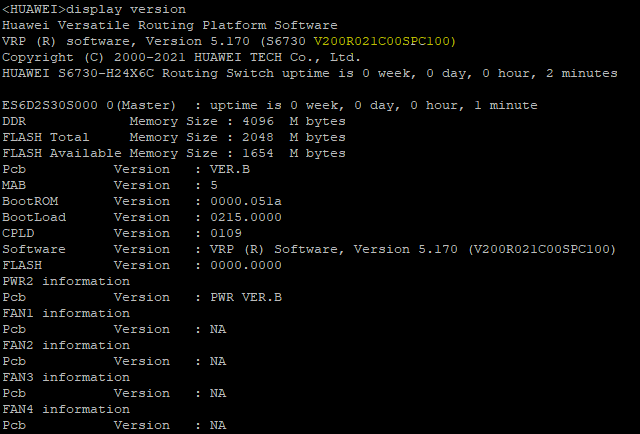

Figura 10. Firmware atualizado.
Podemos deletar os arquivos antigos de firmware e patch para manter o flash mais limpo (mantenha os atuais, não os delete) com os comandos:
delete s6730-h-v200r019c00spc500.cc
delete s6730-h-v200r019sph003.pat

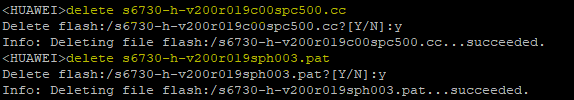

Figura 11. Removendo versões antigas de firmware.

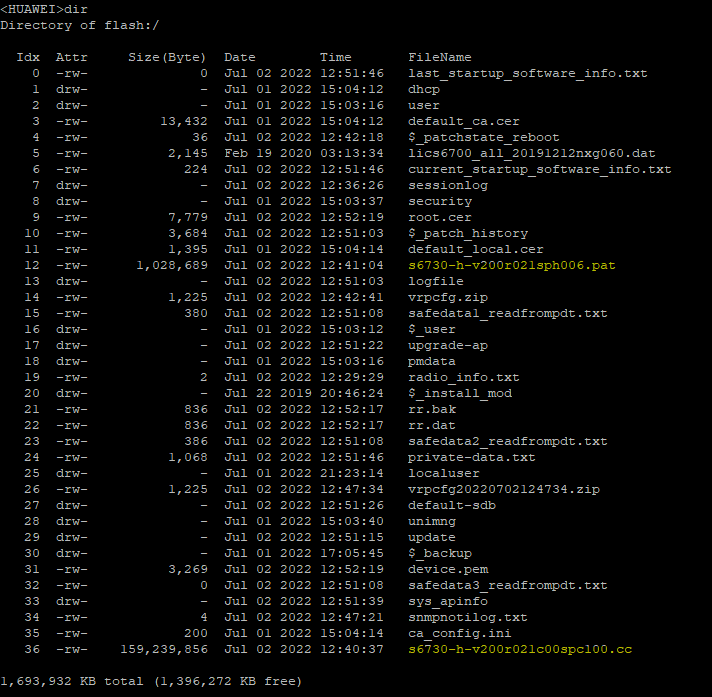

Figura 12. Verificando se os arquivos foram removidos.
O objetivo desta documentação foi mostrar de forma detalhada o procedimento para realizar o upgrade de forma segura utilizando o tftp para transferência dos arquivos.
